Recouvrement des aciers : soixante diamètres, et ce que ça coûte réellement

Soixante fois le diamètre, et pourquoi ce n’est pas négociable

En zones de sismicité trois et quatre, le guide CPMI-EC8 impose que les recouvrements d’armatures atteignent au minimum soixante fois leur diamètre. C’est une règle qu’on lit en trois secondes et qu’on applique mal, parce que le chiffre paraît abstrait tant qu’on ne l’a pas converti.

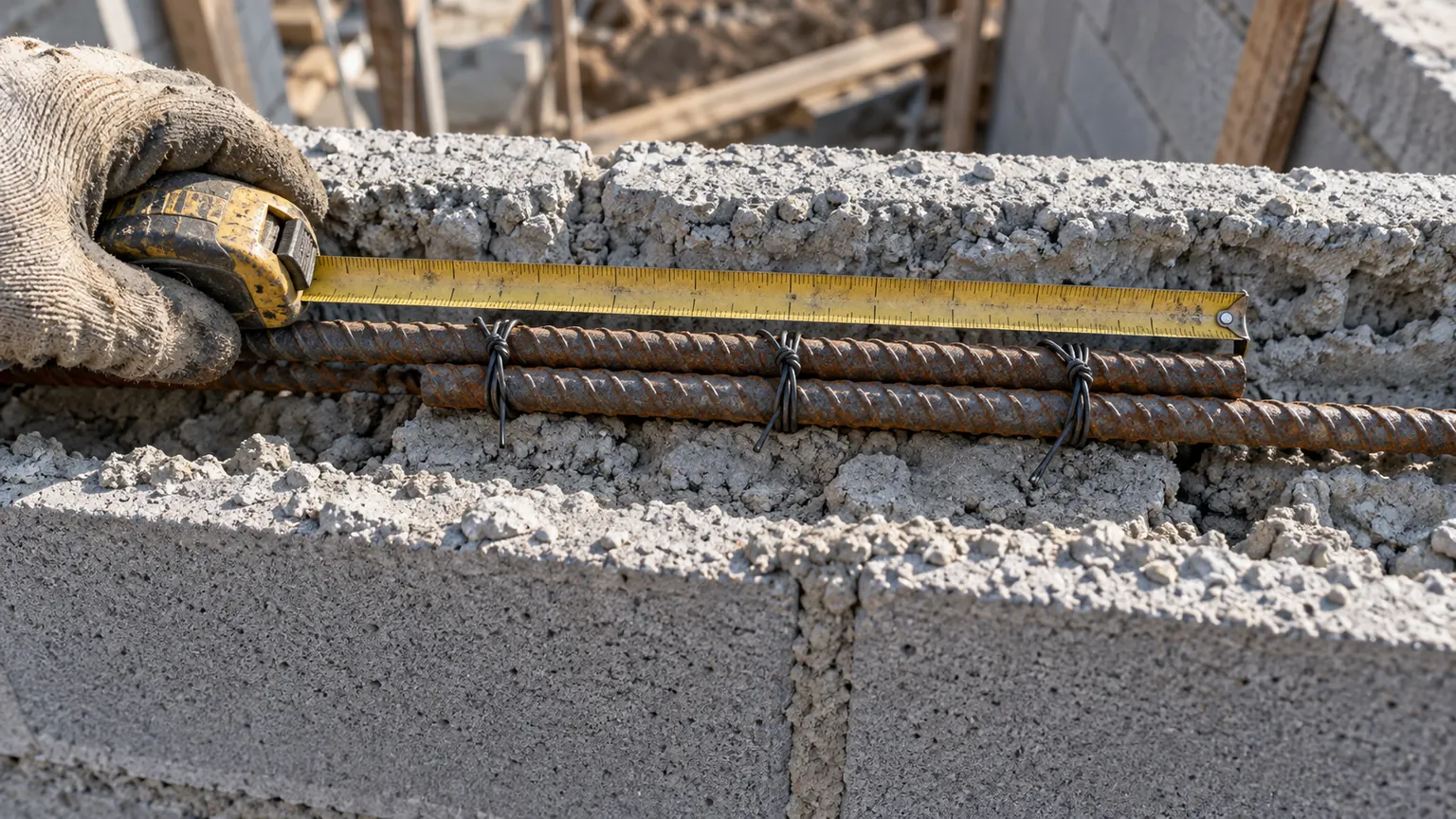

Pour du fer à haute adhérence de dix millimètres, soixante diamètres font soixante centimètres. Pour du douze, soixante-douze. Ce ne sont pas des marges de confort : c’est la longueur sur laquelle deux barres doivent se côtoyer pour que l’effort passe de l’une à l’autre.

Le mécanisme se comprend facilement une fois qu’on a en tête ce qui se passe dans le béton. Deux aciers qui se chevauchent ne sont pas soudés, ils ne se touchent même pas nécessairement. L’effort transite par le béton qui les entoure, via l’adhérence entre l’acier et la matrice. Cette adhérence est répartie sur toute la longueur de contact, et elle est limitée par unité de longueur. Doubler la longueur double la capacité de transfert ; la diviser par deux la divise par deux. Il n’y a rien de conservateur dans ce chiffre, c’est une capacité mécanique.

Ce que ça coûte réellement sur un chaînage

Prends un chaînage vertical de deux mètres cinquante de haut, réalisé en deux longueurs parce que tes barres font deux mètres et que la hauteur sous plancher en demande plus.

Avec des fers de dix, tu perds soixante centimètres en zone de recouvrement. Sur deux mètres cinquante, cela représente près d’un quart de la hauteur. Avec du douze, soixante-douze centimètres, soit près de trente pour cent. Autrement dit, tu dois commander nettement plus d’acier que la hauteur théorique ne le laisse penser, et ce supplément n’apparaît sur aucun métré fait à la va-vite.

Le calcul se fait à la conception, pas au moment de couper. Si tu commandes au plus juste et que tu découvres les recouvrements sur le chantier, tu te retrouves à raccourcir les longueurs pour t’en sortir, et c’est exactement l’erreur que la règle existe pour empêcher.

Les deux erreurs qui reviennent

La première consiste à recouvrir sur trente ou quarante centimètres parce que ça a l’air suffisant. Visuellement, deux barres qui se chevauchent sur une main entière donnent une impression de solidité, et le béton coulé par-dessus masque définitivement le geste. Mais la liaison ne transmet pas l’effort prévu, et le chaînage se comporte comme deux tronçons posés l’un sur l’autre plutôt que comme un élément continu. C’est-à-dire exactement le contraire de ce que le chaînage existe pour faire.

Le défaut ne se voit pas. Il ne se voit pas à la construction, il ne se voit pas à la réception, et il ne se voit pas pendant des années. Il se révèle quand la structure est sollicitée, ce qui est précisément le moment où l’on compte sur elle.

La seconde erreur est plus subtile et plus fréquente chez ceux qui connaissent la règle. Elle consiste à placer tous les recouvrements à la même hauteur, par commodité de chantier : on coupe toutes les barres à la même longueur, on les pose, et les jonctions se retrouvent alignées sur un même plan horizontal. La section devient alors un point faible sur toute la circonférence du bâtiment, une ligne de moindre résistance qui fait le tour de la maison. Le bon réflexe est de décaler les recouvrements d’un chaînage à l’autre, en alternant les longueurs de barres.

Le recouvrement des cadres

On parle surtout du recouvrement des armatures longitudinales, mais les cadres se ferment aussi, et leur fermeture obéit à sa propre logique.

Un cadre mal refermé s’ouvre sous sollicitation, et il cesse alors de ceinturer les longitudinales. Or c’est précisément ce ceinturage qui les empêche de flamber. Un cadre ouvert ne sert plus à rien, et il ne se voit pas davantage qu’un recouvrement trop court une fois le béton coulé.

Les longueurs de retour et les angles de fermeture ne s’improvisent pas : si tu ferrailles toi-même plutôt que de commander des cages préfabriquées, lis-les dans le texte qui s’applique à ton chantier, plutôt que de les reproduire d’après une photo trouvée en ligne.

Hors zone sismique, la règle change de nature

En zones un et deux, le guide CPMI-EC8 ne s’applique pas, et les recouvrements relèvent du NF DTU 20.1 et des règles de béton armé.

Cela ne veut pas dire qu’on peut recouvrir n’importe comment. Un chaînage mal liaisonné reste un chaînage qui ne fait pas son travail, que le sol tremble ou non. Les tassements différentiels, le retrait du béton, les charges d’exploitation sollicitent eux aussi les liaisons.

La différence tient à ce qu’en zone sismique, l’ouvrage doit encaisser un effort bref et important dans une direction qui n’est pas celle de son poids propre. C’est ce cas de charge qui justifie les soixante diamètres, et c’est pourquoi la valeur n’a pas de sens en dehors de son contexte.

Comment vérifier ce que ta zone impose

Ta zone de sismicité se vérifie sur Géorisques, le portail de l’État, en entrant ton adresse. C’est la première chose à faire, parce qu’elle détermine lequel des deux référentiels s’applique à toi.

Si tu es en zone trois ou quatre, le guide CPMI-EC8 se télécharge gratuitement sur le site du ministère de la Transition écologique, accompagné d’un logiciel de calcul qui applique sa méthode forfaitaire aux bâtiments simples. C’est le moyen le plus rapide d’obtenir les longueurs applicables à ton projet sans interpréter un document technique de plusieurs centaines de pages.

L’essentiel : ce que tu retiens

Soixante fois le diamètre, soit soixante centimètres pour du fer de dix et soixante-douze pour du douze. Ce n’est pas une marge de sécurité, c’est la longueur nécessaire au transfert d’effort par adhérence.

Sur un chaînage de deux mètres cinquante réalisé en deux longueurs, tu perds entre un quart et un tiers de la hauteur en recouvrement. Ce supplément se commande à la conception.

Ne place jamais tous les recouvrements à la même hauteur : la section devient un point faible sur tout le pourtour du bâtiment. Décale-les d’un chaînage à l’autre.

Et n’oublie pas la fermeture des cadres. Un cadre ouvert ne ceinture plus rien, et ça ne se voit pas davantage qu’un recouvrement trop court.
