Espacement des cadres dans un chaînage : normes et recouvrements

Ce que le cadre fait, et pourquoi son espacement n’est pas décoratif

Un chaînage, c’est du béton armé, et dans du béton armé chaque matériau fait ce qu’il sait faire. Le béton encaisse la compression, l’acier encaisse la traction. Les armatures longitudinales, c’est-à-dire les fers qui courent sur toute la longueur du chaînage, assurent ce second travail. Le cadre, lui, ne reprend presque rien en traction, et c’est ce qui trompe : on le prend pour un accessoire de montage alors qu’il joue deux rôles structurels.

Le premier est de maintenir les longitudinales en position pendant le coulage. Sans cadre, quatre fers posés dans une alvéole se retrouvent plaqués contre une paroi dès que le béton descend, et tu perds l’enrobage sur une face. Un acier sans enrobage rouille, gonfle en rouillant, et fait éclater le béton par l’intérieur cinq ou dix ans plus tard. Le mur ne bouge pas, puis il se fend sur une ligne verticale bien nette, et il est trop tard pour faire autre chose qu’ouvrir.

Le second rôle est d’empêcher les longitudinales de flamber sous compression. Un fer de dix millimètres sur deux mètres cinquante de haut, comprimé, se dérobe latéralement comme une règle qu’on pousse par les deux bouts. Le cadre le ceinture à intervalles réguliers et lui interdit ce mouvement. Plus les cadres sont rapprochés, plus la longueur libre de flambement est courte, et c’est cette seconde fonction qui explique pourquoi l’espacement est une valeur réglementée et non un réglage de confort de chantier.

Les valeurs du DTU 20.1, hors zone sismique

Le NF DTU 20.1 est le document de référence pour la maçonnerie de petits éléments, et il distingue deux cas selon la nature de l’ouvrage. En maçonnerie non armée, la section des armatures longitudinales d’un chaînage vertical ne doit pas descendre sous un centimètre carré et demi, ce qui correspond par exemple à deux fers à haute adhérence de dix millimètres. En maçonnerie confinée ou chaînée, elle ne doit pas descendre sous deux centimètres carrés, soit quatre fers de huit millimètres, et ces longitudinales doivent être entourées de cadres d’une section d’au moins 1,88 centimètre carré par mètre.

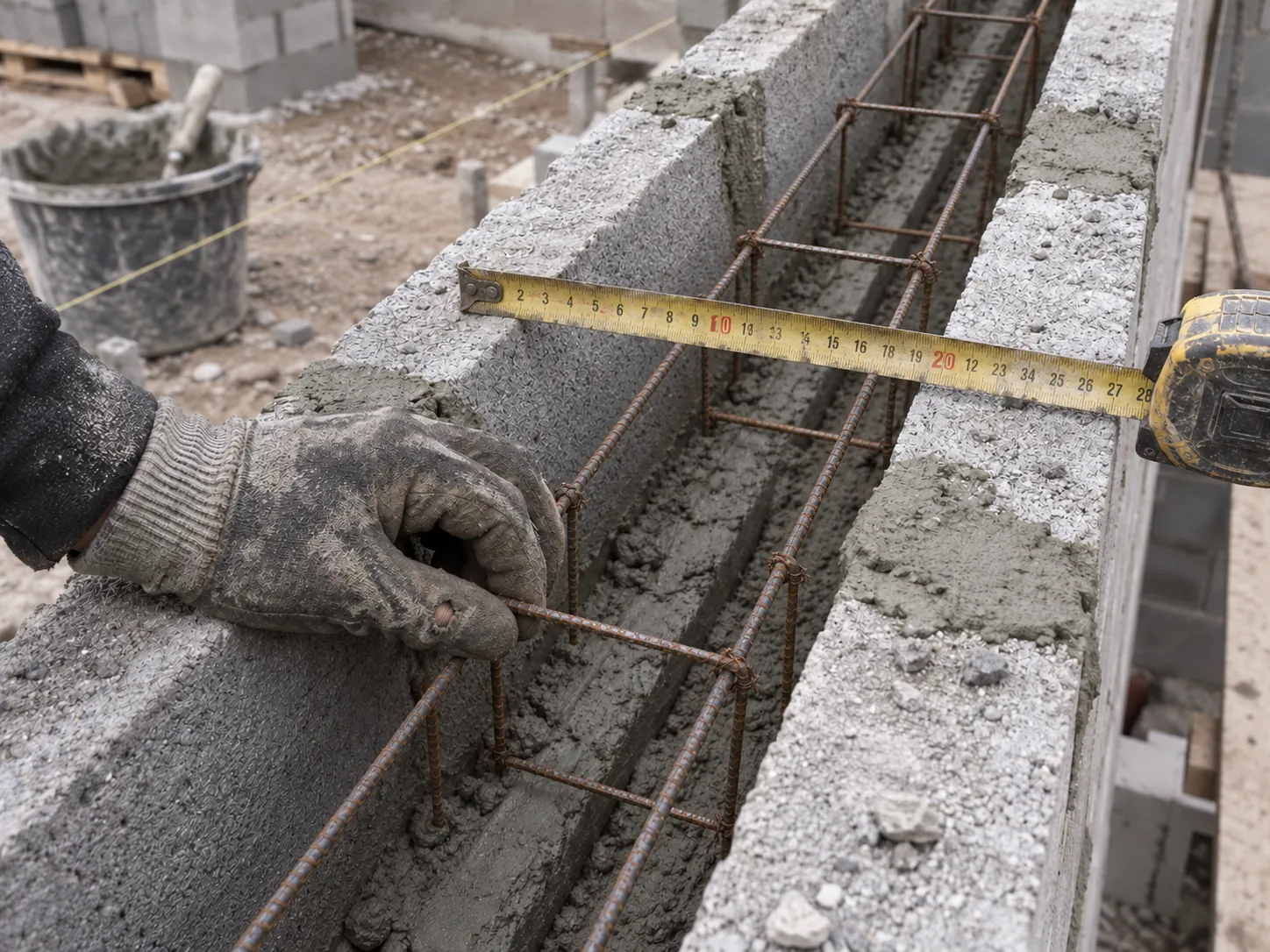

Cette dernière valeur mérite d’être traduite, parce qu’elle ne s’achète pas telle quelle chez le fournisseur et qu’aucun bordereau ne la mentionne. Un cadre en fer de cinq millimètres présente deux brins dans la section du chaînage, chaque brin faisant un peu moins de deux dixièmes de centimètre carré. Un cadre apporte donc environ quatre dixièmes. Pour atteindre le centimètre carré quatre-vingt-huit par mètre, il t’en faut cinq, ce qui donne un cadre tous les vingt centimètres. C’est de là que sort la valeur que tu verras partout sans jamais son explication. Ce n’est pas un chiffre rond choisi pour la commodité du maçon, c’est le résultat d’une division.

L’alvéole doit suivre, et on s’en aperçoit trop tard

Un point qu’on découvre en général quand la cage est ferraillée et qu’elle ne rentre pas dans le bloc. Le DTU fixe aussi la section minimale de l’alvéole qui reçoit le chaînage, pour que le béton puisse effectivement s’y mettre en place plutôt que de former des vides autour des aciers.

Pour un mur d’épaisseur supérieure ou égale à vingt centimètres, l’alvéole doit faire douze centimètres de côté, ou douze centimètres de diamètre si elle est circulaire. Pour les murs plus minces, dix centimètres suffisent. Mais dès que le chaînage comporte quatre armatures longitudinales dans un mur d’au moins vingt centimètres, il faut quinze centimètres de côté. La conséquence pratique est simple : passer de deux à quatre longitudinales n’est pas neutre, ça change le bloc d’angle dont tu as besoin, et ce bloc ne se trouve pas toujours en stock dans les points de vente courants.

Ce que la zone sismique change, et c’est beaucoup

Voilà la partie que la plupart des articles omettent alors qu’elle est la plus contraignante. En zones de sismicité trois et quatre, les maisons individuelles relèvent du guide CPMI-EC8, édité par la Direction de l’habitat, de l’urbanisme et des paysages. Il a remplacé les anciennes règles PS-MI pour les permis de construire déposés à partir du 2 avril 2022, et il resserre nettement les valeurs.

La section minimale du chaînage passe à quinze centimètres. Les armatures longitudinales sont au nombre de quatre, en fers de dix ou douze millimètres. Les cadres doivent être espacés de quinze centimètres au maximum au lieu de vingt. Et les recouvrements des aciers doivent atteindre au minimum soixante fois leur diamètre. Compare avec le DTU : on ne parle plus d’un ajustement mais d’un autre dimensionnement.

Le guide impose par ailleurs des chaînages verticaux aux bords libres de chaque élément de structure, et de chaque côté des ouvertures de plus d’un mètre carré et demi. Sur une façade comportant deux fenêtres et une porte-fenêtre, cela représente six chaînages qui n’existeraient pas hors zone sismique. Ce n’est pas seulement de l’acier en plus, c’est aussi du béton, des blocs spéciaux, et du temps de mise en œuvre.

Le recouvrement, là où ça se paie

Soixante fois le diamètre, c’est une valeur qu’on lit vite et qu’on applique mal. Pour du fer de dix millimètres, cela fait soixante centimètres de recouvrement. Pour du douze, soixante-douze. Sur un chaînage de deux mètres cinquante réalisé en deux longueurs, tu perds près d’un tiers de la hauteur en zone de recouvrement, et tu dois commander tes fers en conséquence plutôt que de les couper à la longueur théorique.

Deux erreurs reviennent systématiquement. La première consiste à recouvrir sur trente ou quarante centimètres parce que ça a l’air suffisant : la liaison ne transmet pas l’effort, et le chaînage se comporte comme deux tronçons indépendants posés l’un sur l’autre. La seconde consiste à placer tous les recouvrements à la même hauteur, par commodité de chantier. La section devient alors un point faible sur toute la circonférence du bâtiment, ce qui est exactement ce que le chaînage existe pour éviter.

Comment savoir dans quelle zone tu te trouves

C’est la première chose à vérifier, avant d’acheter un seul mètre d’acier, parce qu’elle détermine tout le reste. Le zonage sismique français compte cinq niveaux, de un pour une sismicité très faible jusqu’à cinq, qui ne concerne que les Antilles. Les zones trois et quatre couvrent une part importante du territoire métropolitain, avec une bande allant des Pyrénées aux Alpes, une partie du Massif central, l’Alsace et une portion de la façade atlantique.

Tu le vérifies sur Géorisques, le portail de l’État sur les risques, en entrant simplement ton adresse. Ta mairie peut aussi te le confirmer, puisqu’elle détient cette information pour l’instruction des permis. Le cadastre, en revanche, ne porte rien de tel : c’est un document fiscal et parcellaire, pas un document de risque, et le consulter ne t’apprendra rien sur ce sujet.

Point peu connu et gratuit : le ministère de la Transition écologique met à disposition un logiciel nommé CPMI-EC8, qui applique la méthode de dimensionnement forfaitaire du guide aux bâtiments simples en maçonnerie, béton banché, ossature bois ou métallique. Il ne remplace pas un bureau d’études sur un projet complexe, mais pour une maison individuelle standard en zone trois ou quatre, il te dit ce que le guide impose sur ton cas au lieu de te laisser interpréter un document de deux cents pages.

L’essentiel : ce que tu retiens

Le cadre ne reprend pas d’effort de traction. Il maintient les longitudinales en place pendant le coulage et les empêche de flamber sous charge, et c’est cette seconde fonction qui fixe son espacement.

Hors zone sismique, le DTU 20.1 demande des cadres totalisant un centimètre carré quatre-vingt-huit par mètre, ce qui donne du fer de cinq millimètres tous les vingt centimètres. En zones trois et quatre, le guide CPMI-EC8 resserre à quinze centimètres, impose quatre fers de dix ou douze, une section de chaînage de quinze centimètres, et des recouvrements à soixante diamètres.

Vérifie ta zone avant de commander, pas après. La différence entre les deux dimensionnements ne se rattrape pas une fois le béton coulé.
