Chaînage en zone sismique 3 et 4 : ce que change la norme EC8

Pourquoi le chaînage change en zone sismique

Avant de parler ferraillage, il faut comprendre ce qui arrive au mur au moment d’une secousse. Le parpaing seul n’est pas monolithe. C’est l’assemblage de quatre blocs : deux parois de 2 cm et du vide au milieu. Sous un mouvement horizontal, chaque rang tend à glisser sur celui du dessous. Sans chaînage, le mur se fragmente en tranches. C’est pour l’empêcher que tu fais la différence entre zone 1-2 et zone 3-4.

En zone 1-2 (faible ou très faible sismicité), l’Eurocode 8 n’impose pas de ferraillage spécifique pour la maçonnerie courante. Un mur bien monté, avec un chaînage horizontal standard (deux aciers 6 mm tous les deux rangs), tient. C’est un ouvrage stable mécaniquement. La probabilité de secousse est très basse.

En zone 3-4, c’est différent. La force de cisaillement (le glissement horizontal que la secousse impose au mur) devient un calcul, pas une hypothèse. L’EC8 demande un chaînage vertical plus fourni (aciers 10 ou 12 mm aux angles et à tous les 4 m de façade), et horizontal renforcé (quatre aciers 6 mm tous les rangs, ou des configurations équivalentes selon ta note de calcul). Ce n’est pas de la surconstruction : c’est la réponse à une force réelle que le séisme va imposer.

La différence n’est pas esthétique, ni même au sens du porteur global. Elle tient à ce que le mur encaisse sans se fragmenter. Un mur bien chaîné selon l’EC8 ondule, fissure peut-être, mais reste cohérent. Un mur sans ce ferraillage s’éboule en morceaux. C’est une question mécanique crue.

Les chaînages verticaux : où et pourquoi

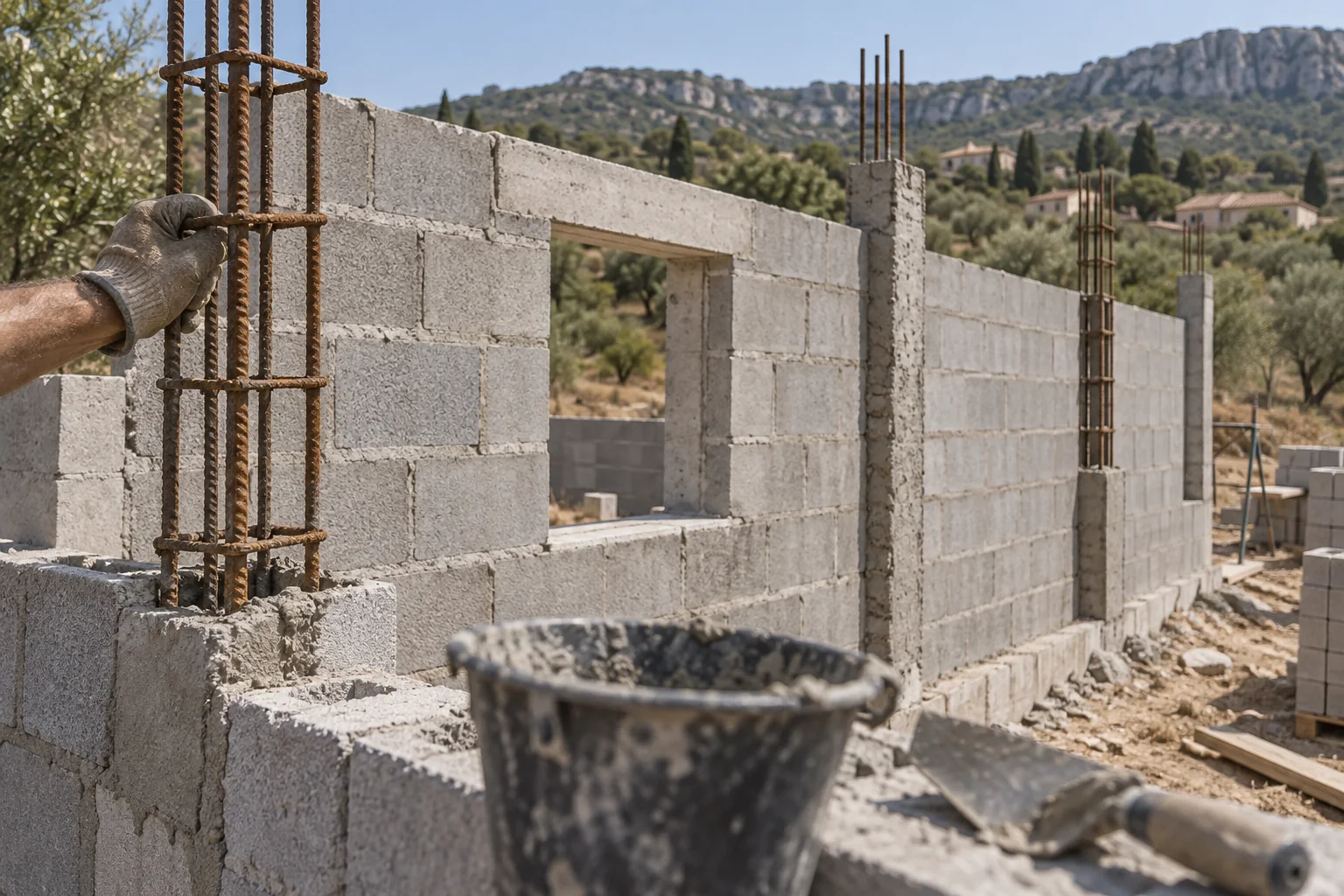

Un bord libre, c’est une arête où le mur ne s’appuie sur rien latéralement : l’angle extérieur d’une maison, le pignon au-dessus d’une toiture, le pied d’une cloison qui démarre en L. À ces endroits, le parpaing n’a rien pour le retenir de côté. Un chaînage vertical (une colonne de béton armé coulée dans l’épaisseur du mur) fixe cette arête et empêche le mur de basculer.

Les ouvertures jouent un rôle similaire. Une fenêtre ou une porte de plus de 1,5 m² crée deux bords libres : un de chaque côté du linteau. Sans chaînage, le béton au-dessus de l’ouverture n’a rien pour le retenir horizontalement.

L’EC8 (la norme parasismique) impose un chaînage vertical à chaque bord libre ET de chaque côté des ouvertures supérieures à 1,5 m². Zones non sismiques ou faible sismicité : tu trouveras des bâtiments sans, mais c’est une faiblesse. À séisme ou tempête un peu forte, le mur flanche.

Ce que tu dois savoir : tu ne rajoutes pas le chaînage après avoir monté le mur. Tu le prévois avant le premier rang. Le chaînage, c’est une saignée verticale dans l’épaisseur (ou deux demi-saignées si tu montes du parpaing creux), un ferraillage dedans (barres verticales ancrées en bas et en haut), et du béton coulé. Si tu oublies, tu démolis une portion ou tu reprises en surface. C’est pourquoi identifier les bords libres avant de commencer n’est pas un luxe : c’est le moment où tu peux encore corriger.

Section minimale en zone sismique 3-4 : 15 cm × 15 cm, quatre HA10 ou HA12

En zone sismique 3 ou 4, le chaînage n’est plus une question d’habitude ou d’amélioration : c’est une obligation dimensionnelle. Tu descends à 15 cm × 15 cm minimum, soit une surcote de 3 cm comparée aux zones 1-2 où un chaînage standard tient souvent à 12 cm ou même intégré dans le parpaing sans augmentation d’épaisseur.

Cette dimension est fixe. Le choix se fait sur l’acier, pas sur le béton.

Quatre barres HA10 (quatre barres de 10 mm de diamètre chacune) c’est le plancher. Quatre HA12 (quatre barres de 12 mm) c’est plus courant, notamment si le calcul de charge du bâtiment ou la charge propre des étages le demande. Tu ne peux pas descendre sous le HA10 en zone sismique, un calcul qui donnerait HA8 sera rejeté au contrôle. Le ferrailleur propose l’un ou l’autre selon l’étude de structure qu’il reçoit ; tu ne choisis pas entre les deux sur une impression. C’est le bureau d’études qui dimensionne, pas toi.

Le chaînage reçoit aussi des cadres de liaison, des étriers qui maintiennent les quatre barres écartées l’une de l’autre : au minimum 5 étriers par mètre selon l’Eurocode 8. C’est ce qui transforme quatre barres libres en une cage de ferraillage rigide. Négliger les étriers, c’est avoir une armature qui se déforme dès qu’on coule le béton.

Une section 15 × 15 avec quatre HA10 ou HA12, plus étriers espacés de 20 cm : c’est l’ossature minimale. Pas de réduction possible, pas de contournement. C’est la zone sismique qui parle, pas une préférence.

Chaînages horizontaux : le même principe, la dimension ajustée

Un chaînage horizontal tous les mètres environ, tu en as déjà un en zone 1-2, c’est la norme de base. En zone sismique 3-4, le même principe tient toujours, sauf que tu vérifies deux choses : la section du ferraillage et l’espacement. L’EC8 te dit ce qu’il faut, pas des chiffres à inventer. C’est quoi, ton secteur ? Demande au responsable de la mairie, ou consulte directement la norme locale : elle donne la section d’acier minimale et l’espacement maximal. C’est chiffré, c’est vérifiable.

La tentation existe de compresser les chaînages pour économiser du béton. Ne fais pas ça. Un chaînage trop espacé ou trop fin, c’est une fissure garantie sous secousse. Le mur se divise en panneaux au lieu de rester solidaire. Tu ne rattrapes pas ça après.

Les chaînages verticaux, eux, s’ancrent dedans. C’est au moment de couler un chaînage horizontal que tu dis où vont sortir tes verticaux en hauteur suivante. Leur position se fixe là : tu les places, tu les maintiens perpendiculaires, tu coules. Si tu décides de les décaler trois rangs après, tu crées une zone de faiblesse. La jonction n’existe plus, ou elle n’existe que sur 30 cm au lieu de la hauteur complète du chaînage.

Avant de couler un seul mètre cube, tu as donc les dimensions de base : section du fer, espacement, hauteur du chaînage. Ce n’est pas de l’improvisation. Ça passe par un bureau d’étude ou une consultation de la norme locale. C’est quoi, ton secteur sismique exact ?

Ce qui ne change pas : le geste du montage reste identique

Tu montes toujours du parpaing. Tu poses du mortier entre chaque lit, tu règles le premier rang au niveau, tu vérifies l’aplomb au fur et à mesure. Ce geste-là ne change pas, peu importe que tu comptes chaîner ou non après.

Ce qui change, c’est le timing. Avant, tu montais ton mur, tu attendais la prise, tu prévoyais tes chaînages après. Désormais, tu dois décider où vont passer tes ferrailles verticales avant de poser la première pierre.

Pourquoi. Un chaînage vertical dans du parpaing creux, ça passe par le vide du bloc. Les deux parois du parpaing restent inerte autour. C’est le chaînage horizontal qui scelle tout : il vient en haut et coinçe les ferrailles dans le bloc, c’est lui qui solidarise la colonne de vide. Si tu oublies un chaînage vertical en montant, tu ne le rajoutes pas après en sectionnant le mur. Pas parce que c’est pénible, mais parce que tu casses ce que tu as tendu. La ferraille, elle arrive avec le béton de chaînage, elle n’a rien à faire au-dedans d’un mur déjà sec.

Donc avant la première pierre : tu regardes où vont tes chaînages (aux angles, en bas des retombées, tous les 4 m en longueur si c’est du parpaing creux de faible hauteur). Tu tends une ficelle, tu marques. Ensuite tu montes normalement. Les ferrailles restent à proximité, tu les glisses dans les alvéoles au moment où tu les croiseras, et tu serres le tout quand tu coules tes chaînages horizontaux.

C’est un geste supplémentaire d’organisation, pas un geste supplémentaire de construction. Mais c’est un point de non-retour : si tu l’oublies avant de commencer, ton mur après, il faut le démolir.

Le point de non-retour : le premier rang et l’implantation des chaînages

Le premier rang décide de tout. C’est là que tu fixes l’emplacement de chaque chaînage vertical (les armatures qui montent à l’intérieur du parpaing creux), et une fois qu’ils sont engagés dans le mortier, tu ne les bouges plus. C’est figé.

Si tu implantes le premier rang de travers, même d’1 cm, tu retrouves cet écart multiplié en haut du mur. Les chaînages ne seront pas alignés, les ouvertures se décaleront, et tu paies le correctif en ajustements de hauteur ou en refait partiel. C’est du coût caché et des journées perdues.

Une fois les chaînages verticaux enrobés par le mortier et le premier rang pris (24 à 48 h selon la température), c’est verrouillé. Si tu t’aperçois après coup que tu t’es trompé sur la position d’une baie et qu’elle doit décaler, tu as deux options : couler un nouveau chaînage à côté de l’ancien (surcoût et faiblesse structurelle) ou sceller l’ancien et en monter un neuf (démolition partielle, retard de plusieurs jours, surcoût réel).

Avant de poser le premier rang, tu implantes chaque chaînage au fil à plomb ou au niveau laser. Tu marques son empreinte au sol ou à la craie, tu vérifies trois fois que c’est bon, et tu ne fais pas d’approximation. Prends le temps. Le premier rang doit être d’aplomb, les chaînages à leur vraie place, sinon tu paies au centuple après.

Vérifier ta zone sismique avant de démarrer

La zone sismique de ta parcelle détermine les chaînages que tu dois prévoir. C’est elle qui dit si tu peux rester sur du standard ou si tu entres dans de l’EC8 (Eurocode 8, la norme antisismique).

Pour la connaître, deux chemins : le site du BRGM (Bureau de recherches géologiques et minières) où tu entres ton adresse, ou tu appelles ta mairie directement. C’est gratuit et ça prend 5 minutes. Zone 1 ou 2, tu es dans du chaînage classique, moins exigeant. Zone 3 ou 4, c’est l’EC8 qui s’applique : chaînages de 15 cm minimum, quatre HA10 ou HA12 (aciers de diamètre 10 ou 12 mm) obligatoires. La différence n’est pas cosmétique.

Le piège : tu penses que « c’est un petit garage, c’est un abri, ça ne compte pas ». Non. La zone sismique s’applique à tout bâtiment, petit ou grand, habité ou non. Un garage en zone 3, c’est EC8 aussi.

Ce qui change tout : c’est ta mairie qui impose ou non le classement sismique via le PLU (Plan local d’urbanisme) ou le document d’urbanisme en vigueur. Ne jamais affirmer « la loi impose l’EC8 », toujours vérifier localement. Certaines communes montent les exigences, d’autres non, même dans une zone réglementaire donnée.

Une fois que tu sais ta zone et ce qu’elle demande, tu calcules ton ferraillage en conséquence. C’est ce qui change l’ordre de montage et ta réserve de matériau au départ.
